Kompresijski spoj od nehrđajućeg čelika 316L, vanjski navoj kroz spojnu ploču

Dom / Proizvodi / Priključci za cijevi od nehrđajućeg čelika / Cijev do muške cijevi / Kompresijski spoj od nehrđajućeg čelika 316L, vanjski navoj kroz spojnu ploču

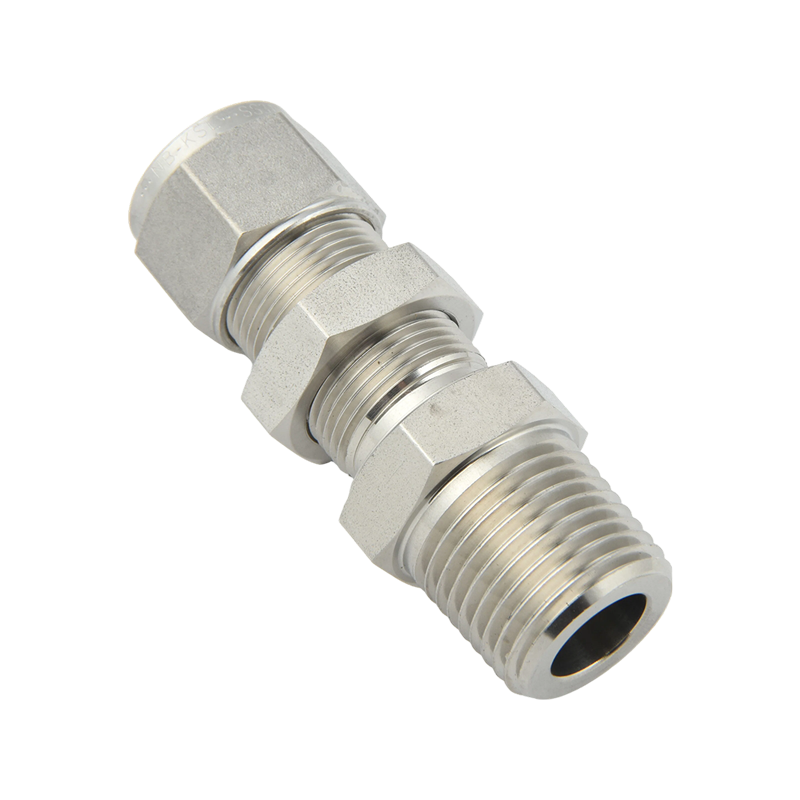

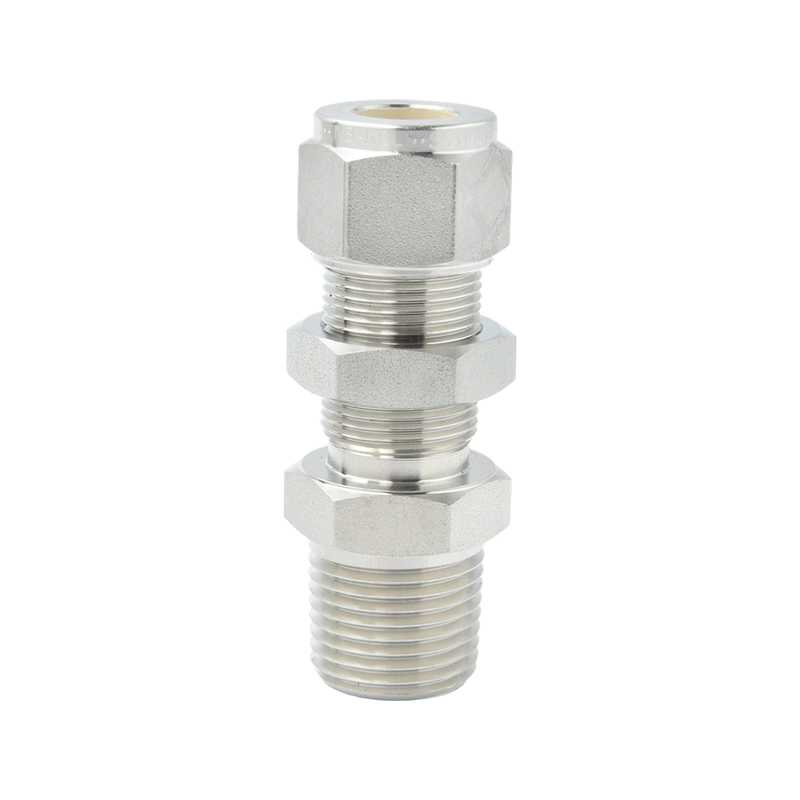

Kompresijski spoj od nehrđajućeg čelika 316L, vanjski navoj kroz spojnu ploču

Ovaj konektor je "svestrani" fluidnih sustava, savršeno kombinirajući dvostruke funkcije pregradne montaže i konverzije muškog navoja. Posebno je dizajniran za rigorozne primjene gdje cijev mora proći kroz ploču i spojiti se izravno na unutarnje priključke s navojem, kao što su solenoidni ventili, senzori ili razdjelnici.

Rješavanje vaših ključnih inženjerskih bolnih točaka

Smanjeni rizici od slaganja komponenti i curenja:
Tradicionalne postavke često zahtijevaju nezgrapnu kombinaciju "Bulkhead Union Adapter Male Connector." Naš pregradni muški konektor to postiže u jednom koraku. Manji broj spojnih točaka znači manji potencijal curenja i puno čišći raspored unutarnjeg kućišta.

Stabilnost dvostruke fiksacije:
Čvrsta sigurnosna matica za pregradu, uparena s precizno obrađenim krajem s muškim navojem, osigurava fizičku stabilnost na ploči. Projektiran je da izdrži vlačna i vibracijska opterećenja sa strane cijevi, sprječavajući kvar sučelja uslijed zamora.

Vrhunska čistoća materijala 316L:
Korištenje visokostandardnog nehrđajućeg čelika 316L s ultra niskim sadržajem ugljika učinkovito se odupire interkristalnoj koroziji. To ga čini vrhunskim izborom za isporuku plina visoke čistoće, opremu za energiju vodika i precizne analitičke instrumente u morskom okruženju.
Visokoprecizni navoji i proces otvrdnjavanja:
Kraj muškog navoja (dostupan u NPT, BSP, G itd.) podvrgava se ojačanju hladnom obradom i brušenju. To omogućuje vrhunsku točnost zahvata i glatku instalaciju protiv žuljanja, osiguravajući hermetički nepropusni integritet čak i nakon čestog rastavljanja.

Contact Us Kontaktirajte nas
PRETHODNO:Priključak vanjskog navoja kompresijskog spoja od nehrđajućeg čelika 316L SLJEDEĆE:Koljeno s vanjskim navojem kompresijskog spoja od nehrđajućeg čelika 316L
  • Opis
  • Kontaktirajte nas

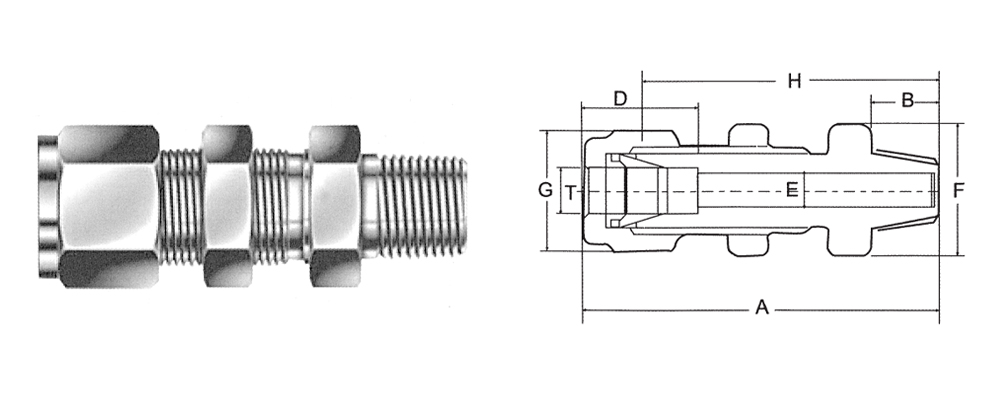

(METRIČKI)

KATALOG BROJ

CIJEV O.D.

VELIČINA CIJEVI PT/NPT

A

B

D

E

F

G

H

VELIČINA RUPE NA PLOČI

MAKS. DEBLJINA PLOČE

BMC-6-1

6

1/8

49.8

10

15.8

4.8

16

14

42

11.5

11.2

BMC-6-2

6

1/4

53.8

14

15.8

4.8

16

14

46

11.5

11.2

BMC-6-3

6

3/8

53.8

14

15.8

4.8

17

14

46

11.5

11.2

BMC-6-4

6

1/2

61.8

19

15.8

4.8

22

14

54

11.5

11.2

BMC-8-1

8

1/8

52.1

10

16.7

6.4

16

16

44.4

13.1

11.2

BMC-8-2

8

1/4

56.7

14

16.7

6.4

19

16

49

13.1

11.2

BMC-8-3

8

3/8

56.7

14

16.7

6.4

19

16

49

13.1

11.2

BMC-8-4

8

1/2

63.7

19

16.7

6.4

22

16

56

13.1

11.2

BMC-10-2

10

1/4

58.1

14

19.6

7.1

22

19

50.5

16.3

11.2

BMC-10-3

10

3/8

58.1

14

19.6

7.9

22

19

50.5

16.3

11.2

BMC-10-4

10

1/2

64.9

19

19.6

7.9

22

19

57.3

16.3

11.2

BMC-12-2

12

1/4

63.9

14

23.8

7.1

24

22

53.1

19.5

12.7

BMC-12-3

12

3/8

63.9

14

23.8

9.5

24

22

53.1

19.5

12.7

BMC-12-4

12

1/2

69.6

19

23.8

9.5

24

22

58.8

19.5

12.7


(RAZLOMAK)

BMC-02-1

1/4

1/8

49.8

10

15.8

4.8

16

14

42

11.5

11.2

BMC-02-2

1/4

1/4

53.8

14

15.8

4.8

16

14

46

11.5

11.2

BMC-02-3

1/4

3/8

53.8

14

15.8

4.8

17

14

46

11.5

11.2

BMC-02-4

1/4

1/2

61.8

19

15.8

4.8

22

14

54

11.5

11.2

BMC-03-2

3/8

1/4

57.6

14

19.6

7.1

19

17

50

14.7

11.2

BMC-03-3

3/8

3/8

57.6

14

19.6

7.1

19

17

50

14.7

11.2

BMC-03-4

3/8

1/2

64.9

19

19.6

7.1

24

17

57.3

14.7

11.2

BMC-04-2

1/2

1/4

63.5

14

23.4

7.1

24

22

53.1

19.5

12.7

BMC-04-3

1/2

3/8

63.5

14

23.4

9.5

24

22

53.1

19.5

12.7

BMC-04-4

1/2

1/2

69.2

19

23.4

10.4

24

22

58.8

19.5

12.7
