Kompresijski spoj od nehrđajućeg čelika 316L, unutarnji navoj kroz spojnu ploču

Dom / Proizvodi / Priključci za cijevi od nehrđajućeg čelika / Cijev do ženske cijevi / Kompresijski spoj od nehrđajućeg čelika 316L, unutarnji navoj kroz spojnu ploču

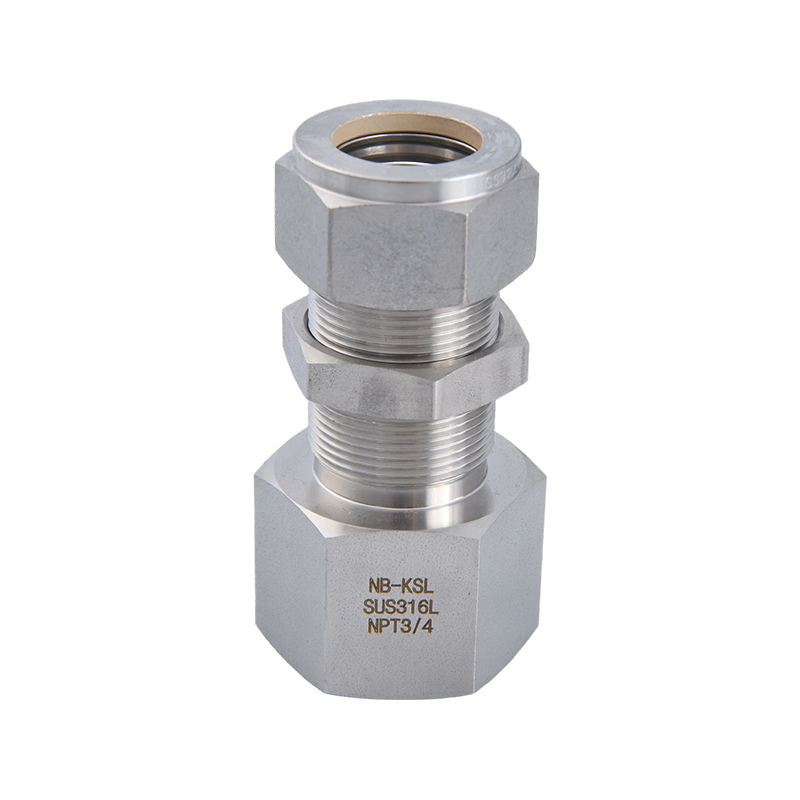

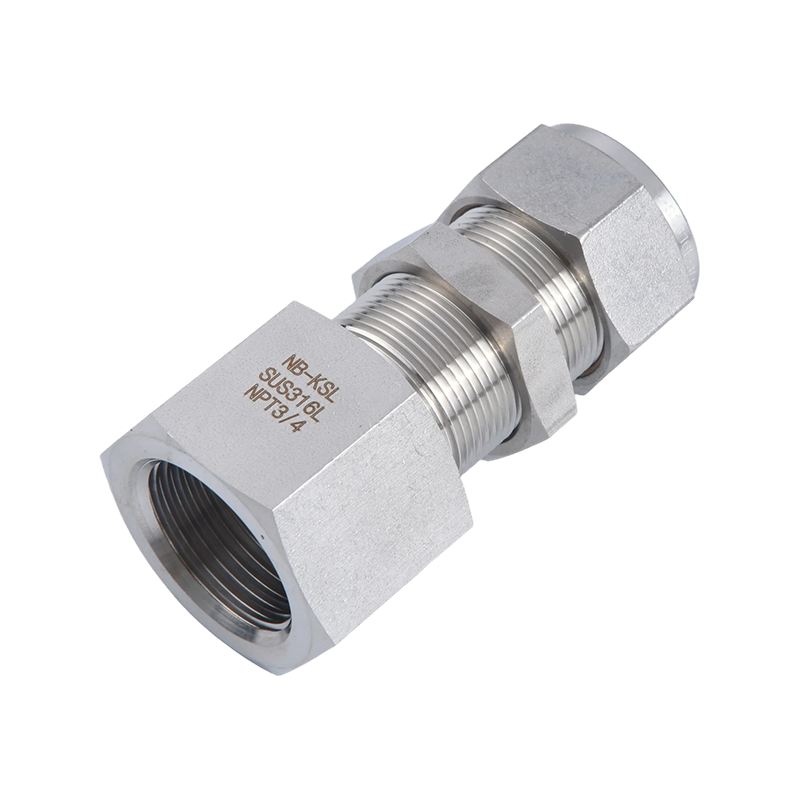

Kompresijski spoj od nehrđajućeg čelika 316L, unutarnji navoj kroz spojnu ploču

Kompresijska spojnica od nehrđajućeg čelika 316L s unutarnjim navojem kroz pločastu spojnicu profesionalni je uređaj za spajanje cijevi koji kombinira tehnologiju brtvljenja ferule s instalacijskom strukturom kroz ploču. Njegova glavna funkcija je osigurati stabilnu, pouzdanu i nepropusnu vezu kada cijevi prolaze kroz zidove opreme ili upravljačke kutije, dok na drugom kraju osigurava sučelje s unutarnjim navojem za spajanje s drugim cijevnim priključcima ili instrumentima. Tijelo konektora je jednodijelna strojno obrađena struktura, s priključnim krajem s ferulom na jednom kraju i priključnim krajem s unutarnjim navojem na drugom, te strukturom za pričvršćivanje kroz ploču u sredini. Njegovi unutarnji kanali protoka precizno su obrađeni kako bi se osigurao nesmetan prolaz tekućine i smanjio gubitak tlaka i turbulencija; prednja čahura tvori brtvu prema vanjskoj stijenci cijevi tijekom instalacije, generirajući aksijalni pritisak tijekom zatezanja kako bi se postigla glavna funkcija brtvljenja; stražnja čahura uglavnom pojačava silu pričvršćivanja cijevi, sprječavajući labavljenje ili pad cijevi pod visokim tlakom ili vibracijskim okruženjima stvaranjem radijalnog zahvata; struktura za pričvršćivanje kroz ploču koristi se za pričvršćivanje konektora na ploču ili zidnu ploču, uključujući dio vanjskog navoja i sigurnosnu maticu ili podlošku za pričvršćivanje, osiguravajući sigurnu instalaciju.

Contact Us Kontaktirajte nas
PRETHODNO:Priključak manometra kompresijske spojnice od nehrđajućeg čelika 316L SLJEDEĆE:Koljeno s unutarnjim navojem kompresijskog spoja
  • Opis
  • Kontaktirajte nas

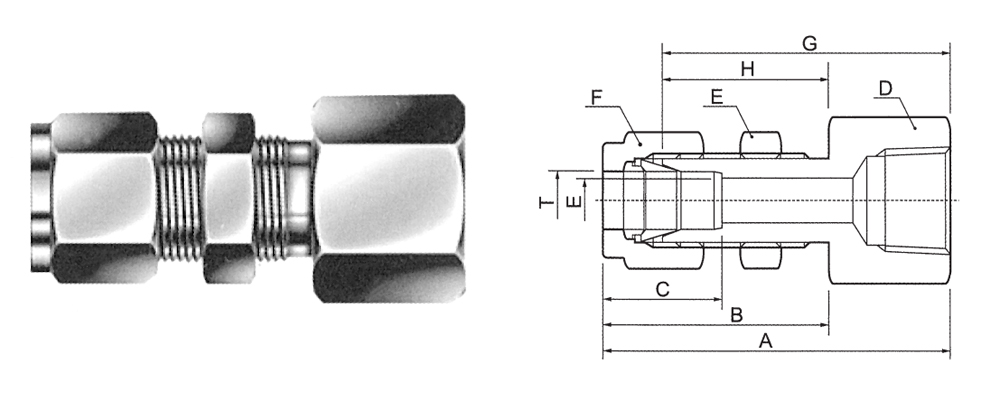

PREGRADNI ŽENSKI KONEKTOR

(METRIČKI)

KATALOG BROJ

T CIJEV O.D.

PT-NPT ŽENSKO CIJEV VELIČINA

A

D

E

F

G

H

BUŠILICA ZA PLOČE

MAKS. DEBLJINA PLOČE

BFC-6-1

6

1/8

47.4

16

4.8

14

39.6

26.2

11.5

10.2

BFC-6-2

6

1/4

52.2

19

4.8

14

44.4

26.2

11.5

10.2

BFC-8-2

8

1/4

54.4

19

6.4

16

46.7

28.2

13.1

11.2

BFC-10-4

10

1/2

61.6

27

7.9

19

54.01

29.4

16.3

11.2

BFC-12-4

12

1/2

67.2

27

9.5

22

56.4

31.8

19.5

12.7

BFC-14-4

14

1/4

67.9

27

11.1

27

57.1

32.5

22.8

12.7

BFC-01-1

1/8

1/8

45.6

14

2.4

12

38.1

24.2

8.3

11.2

BFC-02-1

1/4

1/8

47.4

16

4.8

14

39.6

26.2

11.5

10.2

BFC-02-2

1/4

1/4

52.2

19

4.8

14

44.4

26.2

11.5

10.2

BFC-03-2

3/8

1/4

55.4

19

7.1

17

47.8

29.5

14.7

11.2

BFC-03-3

3/8

3/8

57

22

7.9

17

49.4

29.5

14.7

11.2

BFC-04-3

1/2

3/8

61.8

24

10.4

22

51.6

31.8

19.5

12.7

BFC-04-4

1/2

1/2

66.6

27

10.4

22

56.4

31.8

19.5

12.7

BFC-06-6

3/4

3/4

74

35

15.7

30

63.6

37.3

26

16.8

Sve dimenzije su u mililitrima osim ako nije drugačije navedeno, samo za referencu podložno promjenama.
