Što su cijevi od nehrđajućeg čelika i kako rade?

Brzi odgovor: Što su cijevi od nehrđajućeg čelika i kako funkcioniraju

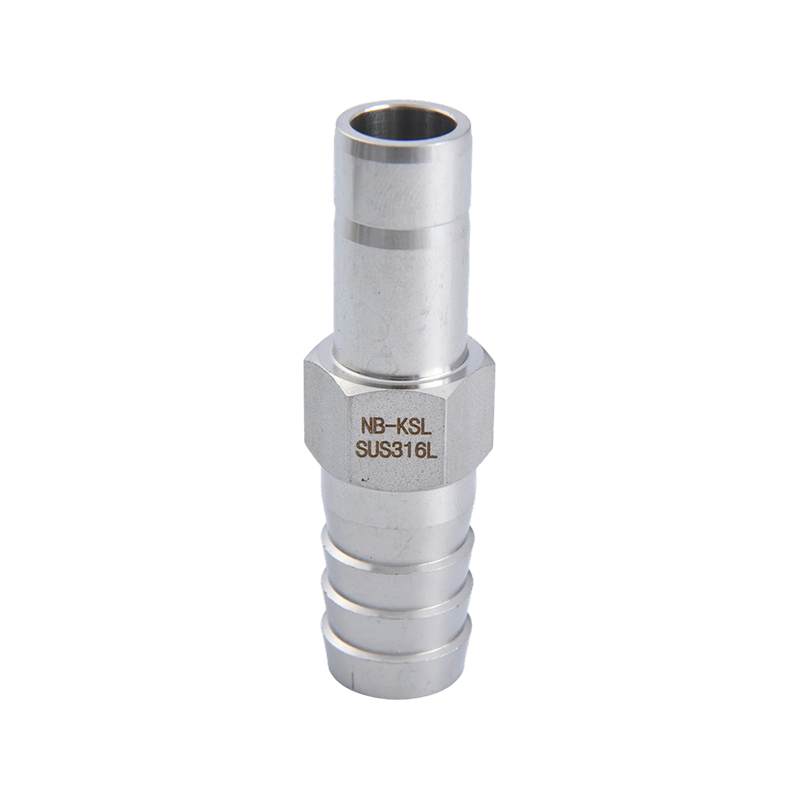

Priključci za cijevi od nehrđajućeg čelika su precizno strojno obrađeni konektori koji se koriste za spajanje, grananje ili završetak dijelova cijevi u sustavima tekućine i plina, stvarajući nepropusno brtvljenje bez zavarivanja. Djeluju mehanički sabijajući čahuru (ili sličan brtveni element) na vanjsku stijenku cijevi dok se matica zateže, stvarajući brtvu metal-metal koja može izdržati visoki tlak, vibracije i ekstremne temperature. Uobičajeni tipovi uključuju kompresijske spojeve, priključke s proširenjem i zavarene spojeve, od kojih svaki odgovara različitim rasponima tlaka i zahtjevima primjene.

Objašnjavamo mehaniku iza svake vrste fitinga, kako proces brtvljenja zapravo funkcionira i gdje se ti fitinzi obično koriste.

Osnovna mehanika spajanja cijevnih spojnica

Većina spojeva cijevi od nehrđajućeg čelika oslanja se na sličan princip jezgre: komprimiranjem brtvene komponente na vanjski promjer cijevi kako bi se stvorio mehanički, nepropusni spoj . Iako se točan mehanizam razlikuje ovisno o vrsti spojnice, opći proces sastavljanja slijedi ove korake:

1. Cijev je izrezana pravokutno i skinuta srh kako bi se osigurala čista, ravna površina
2. Cijev se umeće u tijelo fitinga sve dok ne dođe do unutarnjeg ramena
3. Matica se ručno navija na tijelo priključka dok ne prilegne
4. Matica se dalje zateže pomoću ključa, točan broj okretaja od stezanja prstom (obično 1 do 1,25 okretaja za kompresijske spojeve)
5. Ova radnja zatezanja sabija prsten ili brtvenu površinu na cijev, stvarajući brtvu

Broj okreta nakon zatezanja prstom je kritičan — premalo zatezanje ostavlja spoj podložnim curenju, dok pretjerano zatezanje može oštetiti prsten ili stijenku cijevi, slabeći spoj. Većina proizvođača navodi točan broj okretaja za svaku veličinu ugradnje i treba ih se točno pridržavati, a ne procijeniti.

Vrste spojnih dijelova od nehrđajućeg čelika i kako svaki od njih radi

Kompresijski priključci (na bazi ferule)

Kompresijski fitinzi koriste jedan ili dva prstena - male metalne prstenove - smještene između cijevi i tijela fitinga. Kako se matica priteže, ferula je stisnuta i trajno deformirana, lagano zagrizajući u vanjsku površinu cijevi kako bi se stvorio mehanički zahvat i brtva pod pritiskom. Dizajni s dvostrukom ferulom, uobičajeni u instrumentacijskim sustavima, dodaju drugu ferulu za dodatnu otpornost na vibracije i robusnije brtvljenje.

Rašireni spojevi

Priključci za proširenje rade drugačije: kraj cijevi se mehanički proširi prema van pod kutom od 37 ili 45 stupnjeva pomoću alata za proširenje. Kada je matica zategnuta, rašireni kraj cijevi je sabijen izravno na odgovarajuće kutno sjedište unutar tijela fitinga , stvarajući brtvu metal na metal bez zasebnog prstena. Ovaj dizajn je uobičajen u zrakoplovnim, hidrauličkim i rashladnim sustavima gdje su visoki tlak i otpornost na vibracije prioriteti.

Zavareni priključci

Za trajne spojeve visokog integriteta, zavareni spojevi su sučeono zavareni ili zavareni utičnicom izravno na cijevi. Budući da ne postoji mehanička brtva koja bi se s vremenom mogla olabaviti, zavareni spojevi pružaju najveću otpornost na curenje i obično se specificiraju za kritične procesne linije, iako žrtvuju mogućnost rastavljanja veze radi održavanja.

Push-to-Connect spojnice

Push-to-connect fitinzi koriste unutarnju steznu čauru i O-prsten sustav. Cijev se jednostavno ugura u priključak dok ne sjedne na mjesto, s zupci stezne čahure hvataju cijev dok O-prsten osigurava brtvu pod pritiskom . Oni su popularni u pneumatskim sustavima zbog svoje brze ugradnje bez alata, iako su općenito ocijenjeni za niže tlakove od kompresijskih ili proširenih spojeva.

Usporedba vrsta fitinga prema učinku

Za visokotlačne instrumente i procesne sustave, kompresijski priključci s dvostrukom ferulom općenito su industrijski standard , nudeći učinkovitu ravnotežu između jednostavne instalacije, mogućnosti ponovne upotrebe i mogućnosti pritiska koju zavarene opcije ili opcije za spajanje pritiskom ne mogu usporediti u većini industrijskih konteksta.

Zašto se nehrđajući čelik koristi za spojeve cijevi

Nehrđajući čelik je dominantan izbor materijala za precizne cijevne spojnice iz nekoliko praktičnih razloga:

1. Otpornost na koroziju — otporan je na hrđu i kemijski napad daleko bolje od ugljičnog čelika, produžujući radni vijek u teškim uvjetima
2. Visok omjer čvrstoće i težine — podnosi visoki pritisak bez potrebe za pretjerano debelim stijenkama
3. Tolerancija na temperaturu — održava mehaničku cjelovitost u širokom rasponu, često od -320°F do preko 1000°F, ovisno o leguri
4. Higijenska svojstva — neporozna površina na kojoj nema bakterija, važna za prehrambenu i farmaceutsku primjenu

Između dvije najčešće ocjene, Nehrđajući čelik 316 pruža superiornu otpornost na koroziju izazvanu kloridima u usporedbi s 304 , što ga čini preferiranim izborom za pomorska, offshore i okruženja kemijske obrade, dok 304 ostaje troškovno učinkovita opcija za opću industrijsku primjenu i primjenu s niskom korozijom.

Uobičajene primjene fitinga za cijevi od nehrđajućeg čelika

Zbog svoje pouzdanosti pod pritiskom i otpornosti na koroziju, cijevni priključci od nehrđajućeg čelika intenzivno se koriste u raznim industrijama:

1. Instrumentacija i upravljanje procesima — povezivanje mjerača tlaka, transmitera i vodova za uzorkovanje
2. Hidraulički i pneumatski sustavi — prijenos visokotlačne tekućine ili zraka do pokretača i cilindara
3. Nafta i plin — sustavi uzorkovanja, priključci analizatora i instrumentacija na ušću bušotine
4. Proizvodnja poluvodiča — sustavi za isporuku plina ultravisoke čistoće
5. Prerada hrane, pića i lijekova — spojeve sanitarnih cijevi koji zahtijevaju jednostavno čišćenje i sterilizaciju

Posebno u poluvodičkim i farmaceutskim primjenama, spojnice su često elektropolirane kako bi se postigle iznimno glatke unutarnje površine , smanjujući rizik od zarobljavanja čestica i kontaminacije u sustavima ultra-visoke čistoće gdje čak i mikroskopski ostaci mogu ugroziti kvalitetu proizvoda.

Uobičajene pogreške pri instalaciji koje uzrokuju curenje

Čak i visokokvalitetni spojni dijelovi mogu procuriti ako su neispravno postavljeni. Najčešće greške uključuju:

1. Korištenje rezača cijevi koji ostavlja rub pod kutom ili izbočen umjesto čistog, četvrtastog reza
2. Neuspjeh potpunog nalijeganja cijevi na utičnicu prije zatezanja
3. Pretjerano ili nedovoljno zatezanje matice u odnosu na proizvođački specificirani broj okretaja
4. Kombinacija marki fitinga ili dizajna čaura koji nisu dimenzijski kompatibilni
5. Ponovno korištenje priključka na drugom dijelu cijevi bez ponovne provjere ugriza prstena

Pravilno napravljen kompresijski spoj trebao bi pokazivati vidljivu jednoliku oznaku ugriza prstena na cijevi kada se rastavlja radi pregleda —neravni ili plitki trag ugriza jasan je pokazatelj da je originalna instalacija bila nedovoljno zategnuta i da je vjerojatno curilo.
