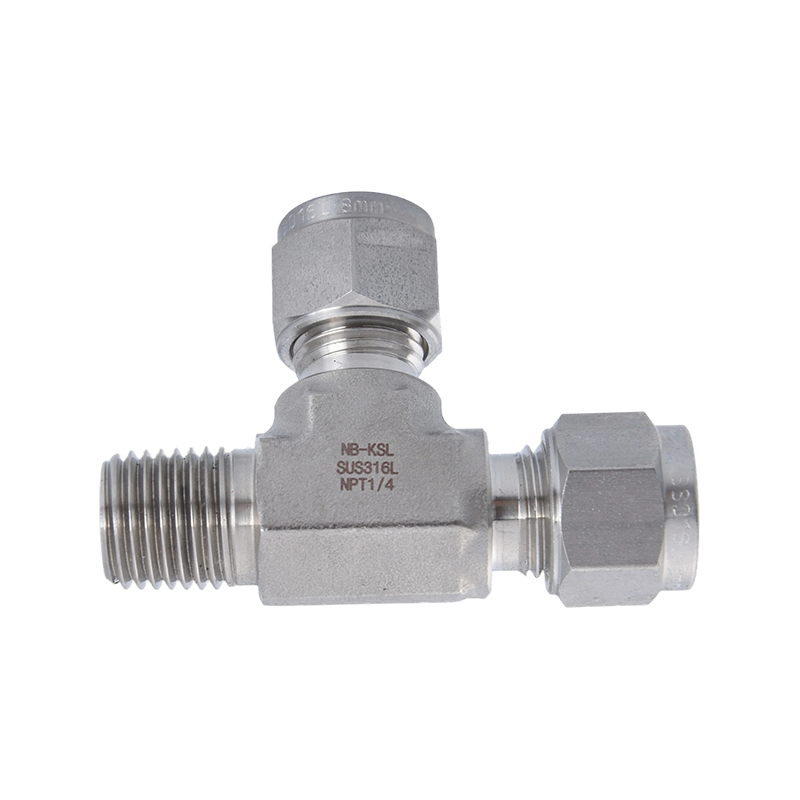

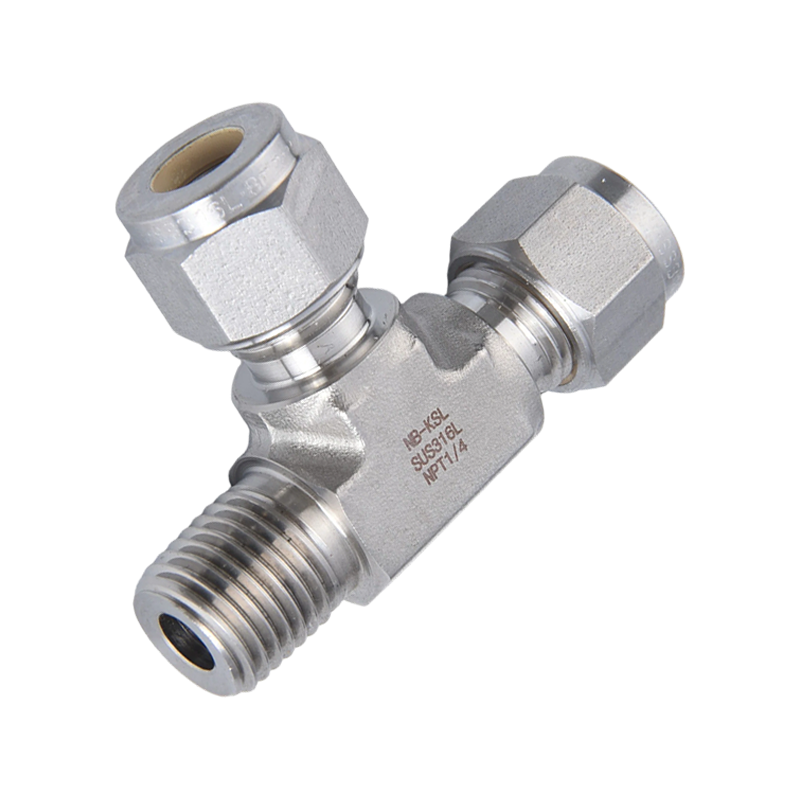

Kompresivni spoj od nehrđajućeg čelika 316L bočni T-priključak s vanjskim navojem

Name: Kompresivni spoj od nehrđajućeg čelika 316L bočni T-priključak s vanjskim navojem
Rating: 5 (99 reviews)

Primarna područja primjene 316L nehrđajućeg čelika s muškom stranom
Muška bočna T-račva ima specifičnu konfiguraciju: jedan priključak na dijelu je muški cijevni navoj, dok su drugi priključak i otvor za granu kompresijski cijevni spojevi. Ovaj dizajn je bitan za scenarije "krajnje točke pristupa s grananjem".

1. Instrumentacija i kontrola procesa
Ovo je najčešća primjena muške bočne majice.

Stanice za nadzor tlaka: Kraj s muškim navojem se uvrće izravno u ženski priključak glavne procesne linije ili posude, dok se bočni i hodni otvori spajaju na mjerače tlaka, transmitere ili vodove za uzorkovanje.
Integracija senzora: Koristi se za uvođenje temperaturnih sondi ili senzora protoka u sustav preko bočne grane bez prekidanja linearnog protoka glavne cijevi.

2. Industrija vodika i visokotlačnog plina
Zbog izvrsne otpornosti na vodikovu krtost i ocjene visokog tlaka od 316L:

Ploče za punjenje vodikom: Omogućuju distribuciju vodika pod visokim pritiskom i pristup opremi u vrlo ograničenim prostorima.
Razdjelnici plinskih cilindara: koriste se za lančano povezivanje više cilindara zajedno, gdje se muški navoj spaja izravno na kolektor razvodnika, dok krajevi kompresije povezuju pojedinačne vodove cilindara.

3. Proizvodnja poluvodiča i solarnih ćelija
Iskorištavanje visoke čistoće i kompaktnog dizajna:

Plinski ormarići: koriste se u posebnim sustavima za isporuku plina (npr. silan, amonijak) za preusmjeravanje plina iz glavnog opskrbnog ventila u više procesnih komora.
Sustavi za dostavu kemikalija: Djeluju kao čvorište za povezivanje glavnih opskrbnih vodova s ograncima pri transportu kemijskih reagensa visoke čistoće.

4. Laboratorijska i analitička oprema
Sustavi plinske kromatografije (GC): Olakšava miješanje ili razdvajanje plinova nosača i uzoraka unutar preciznih plinskih staza.
Postavljanje autoklava i reaktora: muški kraj često se montira izravno na poklopac reaktora, dok dva kompresijska kraja služe kao ulazni i ispušni/rasterećeni otvori.

5. Offshore i petrokemijski inženjering
Petlje za uzorkovanje otporne na koroziju: stupanj 316L otporan je na prskanje morske soli i koroziju. Muški bočni T-trojnici često se koriste na pločama za uzorkovanje za izvlačenje tekućine iz glavnog voda za praćenje u stvarnom vremenu.
Hidraulički kontrolni sustavi: Idealni za grananje uljnih vodova u kompaktnim hidrauličkim pogonskim jedinicama (HPU).

Kontaktirajte nas

PRETHODNO:Koljeno s vanjskim navojem kompresijskog spoja od nehrđajućeg čelika 316L SLJEDEĆE:Kompresivni spoj od nehrđajućeg čelika 316L ogranak s vanjskim navojem

Opis
Kontaktirajte nas

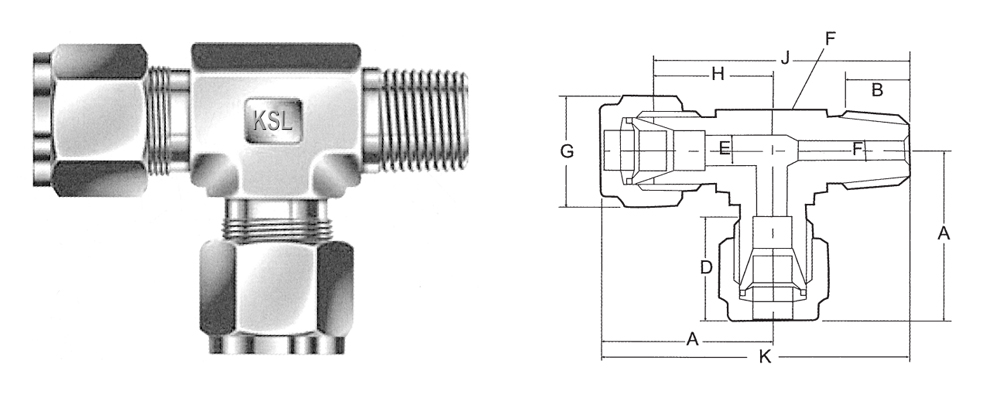

(METRIČKI)

KATALOG BROJ	T CIJEV O.D.	PT-NPT MUŠKI VELIČINA CIJEVI	A	B	D	E	E1	F	G	H	J	K
M RT-4-1	4	1/8	25.7	10	13.7	3	4.8	12.7	12	19	38.6	45.3
MRT-4-2	4	1/4	27.5	14	13.7	3	7.1	16	12	20.8	44.8	51.5
MRT-6-1	6	1/8	274	10	15.8	4.8	4.8	12.7	14	19.6	39.2	47
MRT-6-2	6	1/4	292	14	15.8	4.8	6	16	14	21.4	45.4	53.2
M RT-6-3	6	3/8	302	14	15.8	4.8	9.5	17.5	14	22.4	46.9	54.7
MRT-6-4	6	12	31.7	19	15.8	4.8	11.9	20.6	14	23.9	56.9	64.7
MRT-8-1	8	1/8	30.1	10	16.7	6	4.8	16	16	22.4	43.4	51.1
MRT-8-2	8	1/4	30.1	14	16.7	6	6	16	16	22.4	46.4	54.1
MRT-8-3	8	3/8	30.8	19	16.7	6.4	9.5	17.5	16	23.1	47.6	55.3
MRT-8-4	8	1/2	32.7	19	16.7	6.4	11.9	20.6	16	24.9	57.9	65.7
M RT-10-1	10	1/B	31.5	10	19.6	7.9	4.8	17.5	19	23.9	46.4	54
MRT-10-2	10	1/4	31.5	14	19.6	7.9	7.1	17.5	19	23.9	48.9	56.5
MRT-10-3	10	3/8	31.5	14	19.6	7.9	7.9	17.5	19	23.9	48.9	56.5
MRT-10-4	10	12	33.5	19	19.6	7.9	11.9	20.6	19	25.9	58.9	66.5
MRT-12-2	12	114	36.7	14	23.8	9.5	7.1	20.6	22	25.9	54.1	64.9
MRT-12-3	12	3/8	36.7	14	23.8	9.5	9.5	20.6	22	25.9	54.1	64.9
MRT-12-4	12	1/2	36.7	19	23.8	9.5	9.5	20.6	22	25.9	58.9	69.7
MRT-12-6	12	3/4	38.8	19	23.8	9.5	157	28	22	28	64.8	75.6
MRT-14-3	14	3/8	39.5	14	24.8	11.1	9.5	23	27	28.7	57.7	68.5
M RT-14-4	14	1/2	39.5	19	24.8	11.1	11.1	23	27	28.7	627	73.5
M RT-14-6	14	3/4	38.8	19	24.8	11.1	15.7	28	27	28	64.8	75.6
MRT-16-3	16	3/8	39.1	14	24.4	127	9.5	22	27	28.7	57.7	68.1
M RT-16-4	16	1/2	39.1	19	24.4	12.7	11.9	22	27	28.7	627	73.1
M RT-16-6	16	3/4	38.4	19	24.4	127	157	28	27	28	64.8	75.2
MRT-18-3	18	3/8	38.8	14	24.8	15.1	9.5	28	30	28	60.5	71.3
MRT-18-4	18	1/2	38.8	19	24.8	15.1	11.9	28	30	28	64.8	75.6
M RT-18-6	18	3/4	38.8	19	24.8	15.1	15.1	28	30	28	64.8	75.6
MRT-20-4	20	12	46	19	25.5	15.9	11.9	34.5	32	35.5	77.2	87.7
M RT-20-6	20	3/4	46	19	25.5	15.9	159	34.5	32	35.5	77.2	87.7
MRT-22-4	22	12	46	19	25.5	18.3	11.9	34.5	32	35.5	77.2	87.7
M RT-22-6	22	3/4	46	19	25.5	18.3	157	34.5	32	35.5	77.2	87.7
MRT-25-4	25	1/2	49.5	19	31.7	21.8	11.9	34.5	38	36.8	78.5	91.2
MRT-25-6	25	34	49.5	19	31.7	21.8	15.7	34.5	38	36.8	78.5	91.2
MRT-25-8	25	1	49.5	22	31.7	21.8	21.8	34.5	38	36.8	81.3	94

(RAZLOMAK)

MRT-01-1	1/8	1/8	26.1	10	14	2.4	4.8	12.7	12	18.6	38.2	45.7
MRT-01-2	1/8	1/4	28	14	14	2.4	6	16	12	20.5	44.5	52
MRT-02-1	1/4	1/8	27.4	10	15.8	4.8	4.8	12.7	14	19.6	39.2	47
MRT-02-2	1/4	1/4	292	14	15.8	4.8	6	16	14	21.4	45.4	53.2
MRT-02-3	1/4	3 /B	302	14	15.8	4.8	9.5	17.5	14	22.4	46.9	54.7
MRT-02-4	1/4	1/2	31.7	19	15.8	4.8	11.9	20.6	14	23.9	56.9	64.7
MRT-03-1	38	1/8	30.7	10	19.6	7.1	4.8	16	17	23.1	44.1	51.7
M RT-03-2	38	114	30.7	14	19.6	7.1	7.1	16	17	23.1	47.1	54.7
MRT-03-3	38	3/B	30.7	14	19.6	7.1	7.1	16	17	23.1	47.6	55.2
M RT-03-4	38	1/2	33.5	19	19.6	7.1	11.9	20.6	17	25.9	58.9	66.5
MRT-04-2	1/2	114	36.1	14	23.4	10.4	7.1	20.6	22	25.9	54.1	64.3
MRT-04-3	1/2	3/B	36.1	14	23.4	10.4	9.5	20.6	22	25.9	54.1	64.3
M RT-04-4	1/2	1/2	36.1	19	23.4	10.4	10.4	20.6	22	25.9	58.9	69.1
M RT-04-6	1/2	314	382	19	23.4	10.4	15.7	28	22	28	64.8	75
MRT-05-3	58	3/8	39.1	14	24.4	12.7	9.5	22	27	28.7	57.7	68.1
M RT-05-4	5/8	1/2	39.1	19	24.4	12.7	11.9	22	27	28.7	627	73.1
MRT-05-6	5V8	3/4	384	19	24.4	12.7	15.7	28	27	28	64.8	75.2
MRT-06-4	34	1/2	38.4	14	24.4	15.7	11.9	28	30	28	64.8	75.2
M RT-06-6	34	3/4	38.4	19	24.4	15.7	15.7	28	32	28	64.8	75.2
M RT-08-6	1"	3/4	49.5	19	31.7	22.4	15.9	34.5	38	36.8	78.5	91.2
MRT-08-8	1"	1/1	49.5	22	31.7	22.4	224	34.5	38	36.8	81.3	94

Sve dimenzije su u milimetrima osim ako nije drugačije navedeno, samo za referencu podložne promjenama.
