Vodič za odabir spojnica za vodik: Kako odabrati prave materijale, brtve i vrijednosti tlaka

Brzi odgovor: Kako odabrati pravu vodikovu armaturu u tri koraka

Prije nego što zaronimo u tehničke pojedinosti, evo putanje odluke koja otprilike pokriva 90% izbora industrijske vodikove armature :

1. Odredite svoj radni tlak i temperaturni raspon (npr. 350 baraa za punjenje gorivom u odnosu na 15 bara cijevi dimnjaka gorivnih ćelija).
2. Odaberite osnovni materijal ocijenjen za rad s vodikom — u gotovo svim slučajevima, 316/316L nehrđajući čelik je zadana vrijednost osim ako vas ograničenja cijene ili težine ne guraju prema aluminijskim legurama u specifičnim primjenama s niskim tlakom i niskim ciklusom.
3. Uskladite vrstu brtve s priključkom: metalne brtve ili PTFE/PCTFE brtve za vodove visokog tlaka i visoke čistoće; fluoroelastomeri samo za niskotlačne, nekritične sekundarne vodove.

Preskakanje bilo kojeg od ova tri koraka najčešći je razlog zbog kojeg dolazi do curenja vodikovih sustava, kvarova zbog krtosti ili preuranjene degradacije brtvila unutar prvih 12-18 mjeseci rada.

Odabir materijala: Zašto nehrđajući čelik 316/316L dominira vodikovim sustavima

Vodik je najmanja molekula koja postoji, što znači da prodire i difundira u metalne rešetke mnogo agresivnije nego prirodni plin, dušik ili komprimirani zrak. Ova difuzija uzrokuje vodikova krtost , mehanizam gdje atomski vodik slabi granice zrna metala, što dovodi do pucanja pod stresom koji bi inače bio unutar sigurne granice.

Ne reagiraju svi metali na isti način. U tablici u nastavku sažeto je prikazano kako se uobičajeni materijali za pričvršćivanje ponašaju u vodikovom servisu.

Industrijski standardi kao što su ASME B31.12 (Hydrogen Piping and Pipelines) i ISO 19880 izričito ograničavaju ili isključuju određene ugljične čelike i bakrene legure iz rada s vodikom pod visokim tlakom. Ako vaš dobavljač opreme ne može potvrditi usklađenost s jednim od ovih standarda, tretirajte to kao crvenu zastavu, a ne kao manji propust.

Razumijevanje vodikove krtosti i kako je izbjeći

Što se zapravo događa unutar metala

Atomski vodik difundira u metal na granicama zrna i mikrodefektima. Pod cikličkim tlačnim opterećenjem - kao što su ciklusi punjenja i pražnjenja na postaji za punjenje vodikom - ovi atomi vodika ubrzavaju inicijaciju i širenje pukotina. Čelik koji se čini savršeno primjerenim pod ispitivanjem statičkim tlakom može i dalje otkazati nakon nekoliko tisuća ciklusa pritiska ako je legura sklona krtosti.

Praktični načini za smanjenje rizika

• Specificirajte austenitne nehrđajuće čelike (316/316L) ili legure nikla (Inconel 625, Monel) za sve spojeve koji su izloženi cikličkom visokotlačnom vodiku.
• Zatražite certifikate mlina koji potvrđuju nizak sadržaj sumpora i fosfora, budući da nečistoće povećavaju osjetljivost na krtost.
• Izbjegavajte hladno obrađene komponente s visokim zaostalim naprezanjem, osim ako nisu ispravno oslobođene naprezanja.
• Gdje je moguće, odaberite kovane spojnice umjesto lijevanih spojnica - kovane komponente obično se vide 30–40% veća otpornost na zamor u cikličkoj službi vodika.

Odabir brtvila i brtvila za servis s vodikom

Brtve kvare mnogo češće od samog tijela fitinga. Mala molekularna veličina vodika znači da brtveni materijali koji savršeno funkcioniraju s dušikom ili komprimiranim zrakom mogu značajno iscuriti s vodikom pri istom tlaku. Pravi izbor brtve uvelike ovisi o tlaku, temperaturi i učestalosti spajanja i pucanja.

Korisno pravilo: standardne gumene O-prstenove (NBR, EPDM) općenito treba izbjegavati iznad 100 bara u radu s vodikom, budući da se prodiranje vodika kroz elastomere naglo povećava s tlakom, a brzo smanjenje tlaka može uzrokovati oštećenje brtve uslijed "eksplozivne dekompresije" jer se zarobljeni vodik širi unutar gumene matrice.

Smjernice za ocjenjivanje tlaka: Primjene od 350 bara do 1000 bara

Vodikove armature obično se određuju prema radnom tlaku s faktorom sigurnosti, a ne samo prema tlaku pucanja. Većina renomiranih proizvođača dizajnira okove s a omjer tlaka pucanja i radnog tlaka od najmanje 4:1 , što znači da armatura namijenjena radnom tlaku od 350 bara treba imati minimalni tlak pucanja od oko 1400 bara.

Nikada ne birajte fiting samo na temelju vašeg radnog tlaka. A minimalna sigurnosna granica od 1,5x maksimalnog radnog tlaka sustava široko je korištena osnovna vrijednost, a aplikacije s višim ciklusima poput dozatora goriva često jamče još veću maržu zbog razmatranja zamora.

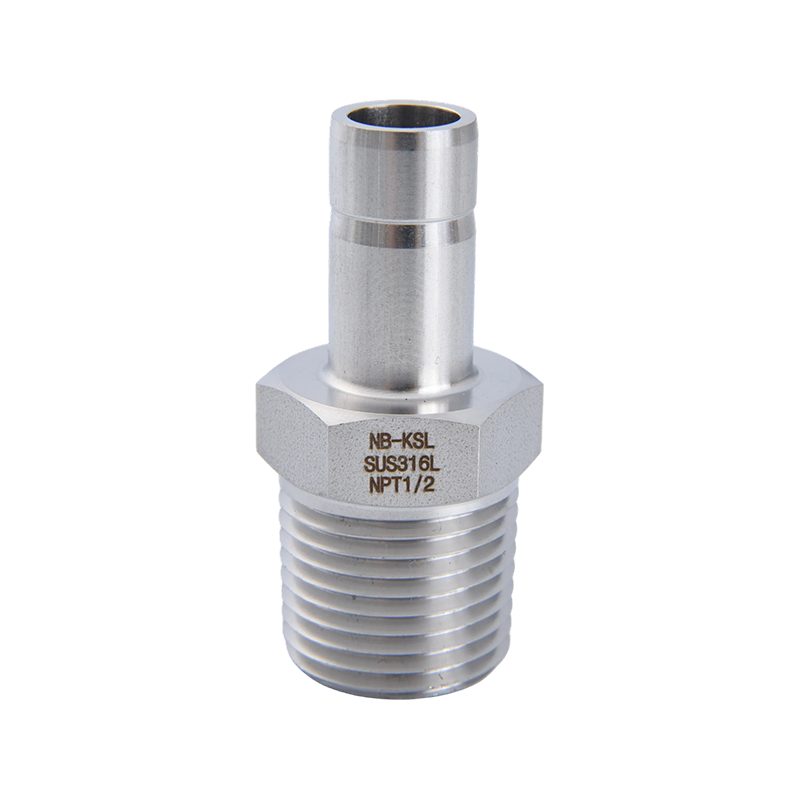

Uspoređeni tipovi fitinga: kompresija, čeona brtva i zavarene opcije

Osim materijala i brtve, mehanička konstrukcija samog priključka utječe na pouzdanost, održavanje i troškove ugradnje.

Kompresijski spojevi (dvostruki prsten).

Široko se koristi za instrumentaciju i vodove srednjeg tlaka do oko 400 bara. Lako se postavljaju i mogu se ponovno koristiti, ali zahtijevaju preciznu pripremu cijevi i osjetljiviji su na olabavljenje izazvano vibracijama tijekom dugih razdoblja upotrebe.

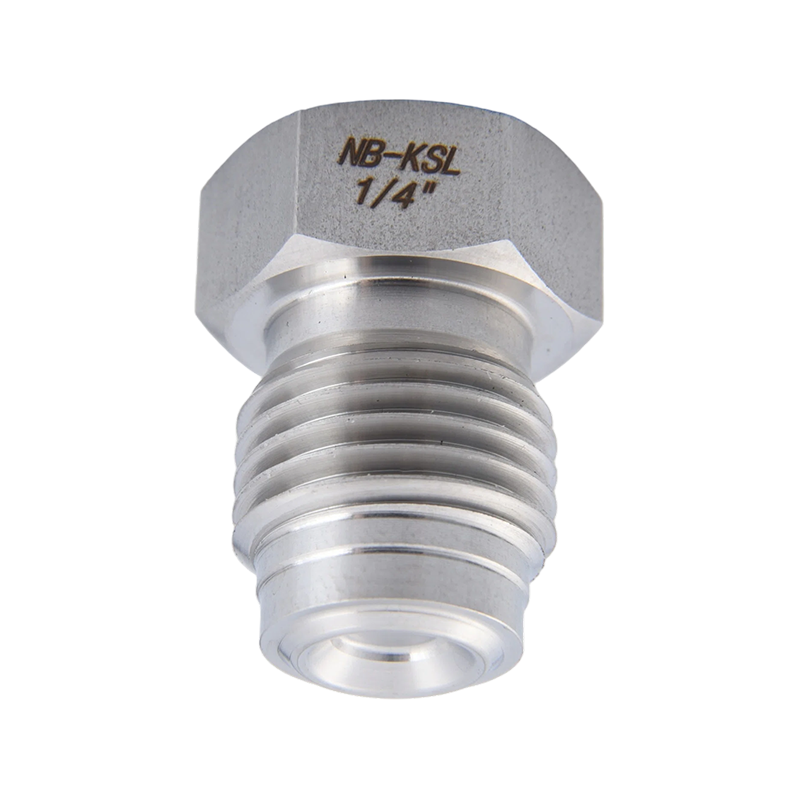

Face Seal (VCR-style) spojnice

Preferira se za visokotlačne vodikove sustave visoke čistoće kao što su vodovi za napajanje elektrolizera i analitička oprema. Oni pružaju izvrsnu nepropusnost - često ocjenjuju ispod 1 x 10⁻⁹ atm·cc/sek ekvivalentna brzina curenja helija — ali svaki spoj obično zahtijeva novu metalnu brtvu za pouzdano brtvljenje.

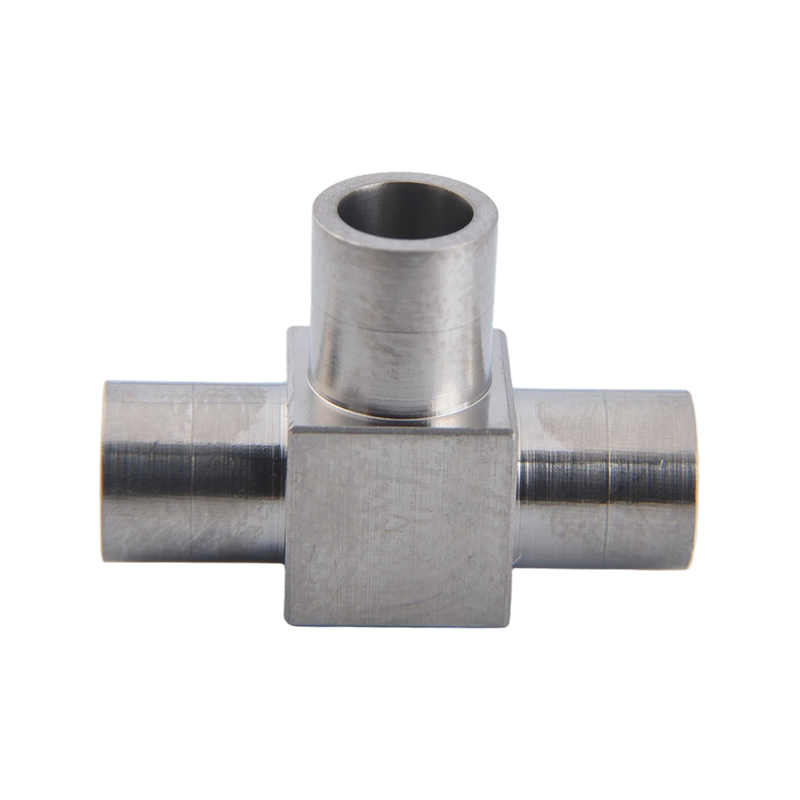

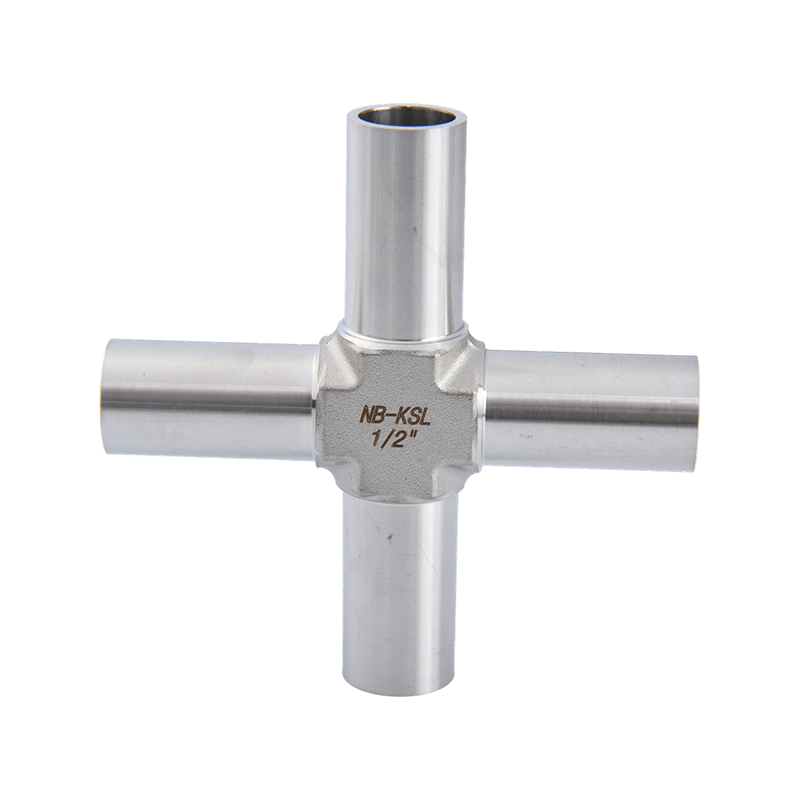

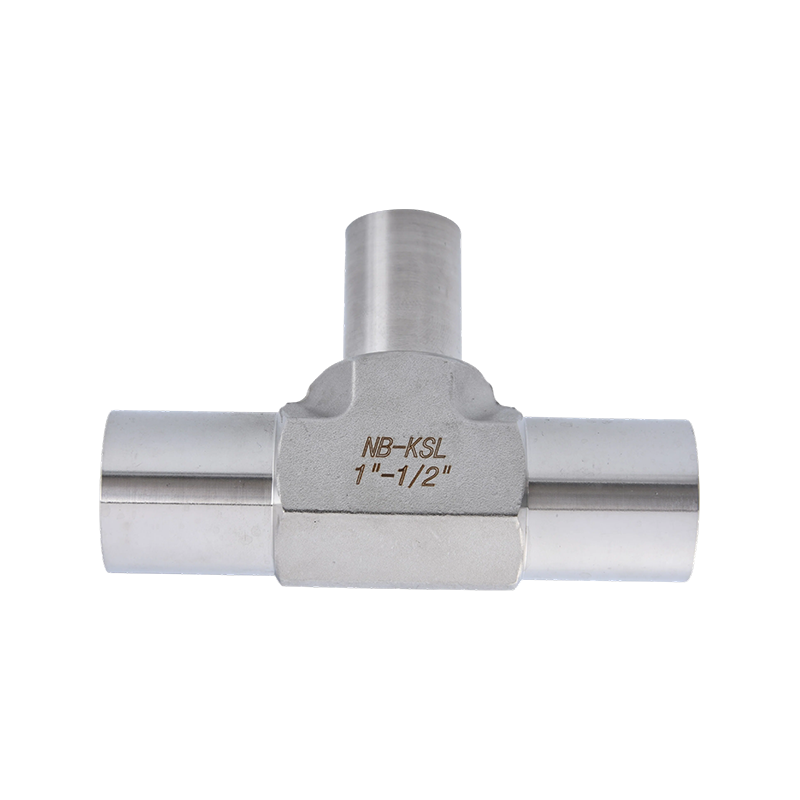

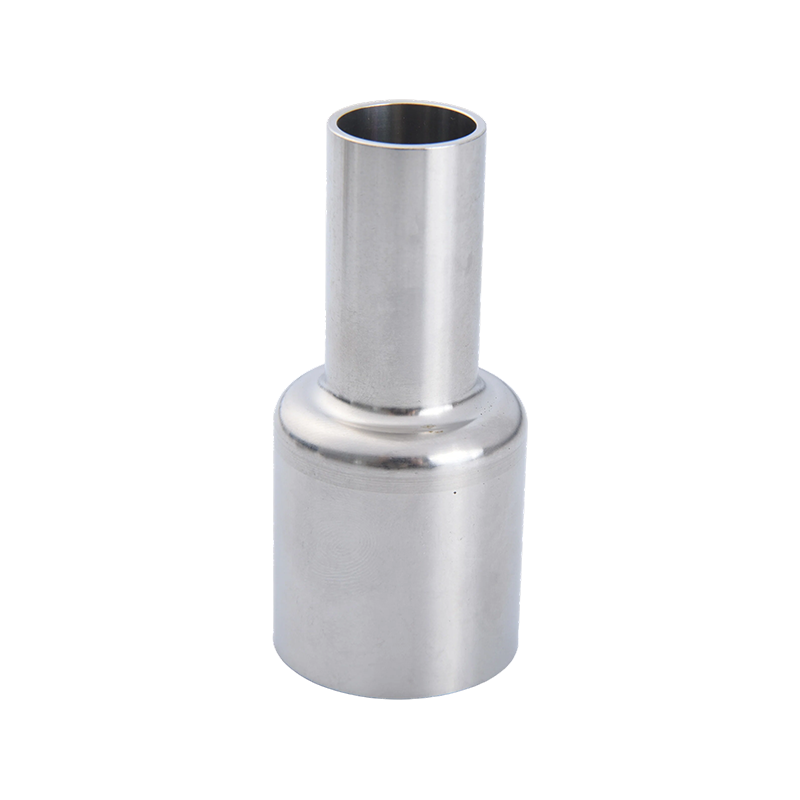

Zavareni/orbitalni spojevi za zavarivanje

Najnepropusnija opcija za trajne, visokotlačne vodikove cijevi. Orbitalno zavarivanje u potpunosti eliminira mehaničke brtvene točke, zbog čega je to standardna praksa za trajne pogone u stanicama za punjenje vodikom i velikim postrojenjima za elektrolizu.

Uobičajene pogreške koje treba izbjegavati pri odabiru spojnica za vodik

• Ponovno korištenje metalnih brtvila za jednokratnu upotrebu radi uštede — to je jedan od vodećih uzroka curenja iz spremnika goriva na postajama za točenje goriva.
• Pod pretpostavkom da je armatura namijenjena prirodnom plinu ili dušiku automatski prikladna za vodik — ispitivanje curenja helija ne predviđa uvijek točno ponašanje propuštanja vodika.
• Zanemarivanje specifikacija zakretnog momenta na kompresijskim i čeonim spojnicama, što je glavni uzrok curenja u ranom životnom vijeku tijekom puštanja u pogon.
• Zanemarivanje temperaturnih učinaka — doziranje vodika često uključuje brzo prethodno hlađenje na oko -40°C , a ne zadržavaju svi materijali za brtvljenje fleksibilnost na ovim temperaturama.

Konačni kontrolni popis prije naručivanja

Upotrijebite ovaj popis za provjeru kao posljednji korak provjere prije naručivanja spojnica za vodik:

• Potvrđeni materijal je nehrđajući čelik 316/316L ili odobreni ekvivalent za vašu klasu tlaka
• Vrsta brtve odgovara vašem radnom tlaku i zahtjevima radnog ciklusa
• Oznaka tlaka ugradnje uključuje najmanje 1,5x sigurnosnu granicu iznad maksimalnog radnog tlaka
• Dobavljač može osigurati certifikate mlina i dokumentaciju o sukladnosti usluge vodika (ASME B31.12 / ISO 19880)
• Tim za montažu je obučen o ispravnim vrijednostima zakretnog momenta ili postupcima orbitalnog zavarivanja za odabranu vrstu priključka

Odabir vodikovog priključka odmah na početku daleko je jeftiniji nego rješavanje problema s curenjem, zastojima ili sigurnosnim incidentima kasnije. Ako ste u nedoumici, odaberite kombinaciju materijala i brtve s višom ocjenom — inkrementalni trošak je mali u odnosu na rizik kvara u vodikovom sustavu.
